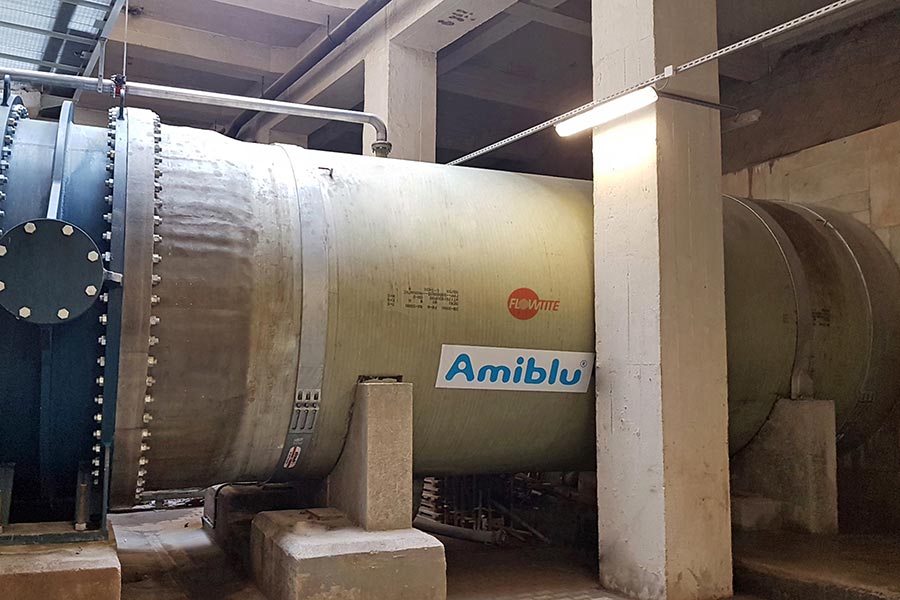

Flowtite GRP pipeline connected to water turbine hydropower plant Porabka

28. May

Zastosowanie rur Flowtite w Elektrowni Wodnej Porąbka

Po 60 latach działania hydroelektrownia Porąbka wymagała modernizacji. Rury stalowe zostały zastąpione rurami GRP Flowtite.

Elektrownia Wodna Porąbka jest elektrownią zbiornikową przyzaporową zlokalizowaną w biegu Rzeki Soły. Zlokalizowana jest przy zaporze o wysokości 37 m i długości 260 m, która spiętrza wody Soły tworząc Jezioro Międzybrodzkie. Na jej wyposażeniu znajdują się dwa hydrozespoły Kaplan’a i jeden mniejszy turbozespół Francisa, które dają jej sumaryczną moc 12,5 MW. Budowa zapory Porąbka została ukończona w 1936 roku. Sama elektrownia została uruchomiona w 1953r. Od tamtego czasu woda do turbin doprowadzana była stalowymi rurociągami: dwoma o średnicach 3250 mm i jednym o średnicy 1000 mm. Przed wlotem do stalowej spirali na każdym rurociągu znajdowały się zawory motylowe o tej samej średnicy co rury. Rurociągi te były regenerowane w latach 1995-96, ale mimo to, ich stan techniczny nadal budził zastrzeżenia.

Kompleksowy projekt modernizacji elektrowni został wykonany przez Ekologiczne Projekty Energetyczne MADEX z Zielonej Góry. We wrześniu 2016 r. inwestor – PGE Energia Odnawialna S.A., ogłosił przetarg na „Remont cykliczny Elektrowni Wodnej Porąbka” obejmujący wymianę rurociągów zasilających w wodę hydrozespoły wraz z instalacjami pomocniczymi. Prace wykonawcze miały obejmować: wymianę rurociągów doprowadzających wodę do turbin, zabudowę nowych zaworów motylowych, wykonanie rurociągów odwadniających oraz przebudowę dotychczasowych i budowę nowych konstrukcji betonowych. Całość prac modernizacyjnch planowano zakończyć w listopadzie 2018r.

Po dokładnych rozważaniach i analizach inwestor zdecydował się na modernizację elektrowni przy użyciu rur GRP Flowtite. Amiblu Poland dostraczyło rury spełniające wszystkie określone wymagania: rury odporne na eksplozywne zniszczenia, korozję oraz charakteryzujące się wysoką długotrwałą sztywnością. Prace rozpoczęły się w styczniu 2017 r. Ze względu na fakt, że prace modernizacyjne musiały być wykonywane przy czynnej hydroelektrowni, należało przewidzieć prowadzenie prac montażowych w taki sposób, aby zawsze pracował przynajmniej jeden hydrozespół. Prace renowacyjne były podzielone na trzy etapy. Etapy pierwszy i trzeci obejmowały dostawę największych rur i kształtek (DN 3300, SN 5000, PN 6), gdzie wewnętrzna średnica musiała zostać dopasowana do średnicy zaworu motylowego równej 3280 mm.

W ramach dostawy dla tych etapów zaprojektowano i dostarczono rury o długości 6,45 m, dwie kształtki skośne kątowe i dwa króćce kołnierzowe stałe, które zostały przycięte do wymaganej długości i laminowa-ne bezpośrednio na miejscu przez zespół ekspertów Amiblu. Połączenie rur i kształtek GRP z istniejącą rurą stalową i ścianą żelbetową stanowiło wyzwanie dla projektanta i wykonawcy, gdyż nie wiadomo było jakla będzie osiowość istniejącej rury do nowej rury GRP. Rozwiązaniem powyższego okazało się zastosowanie laminatu z żywicy epoksydowej na połączeniu GRP / stal, natomiast dla ustabilizowania i zakotwienia powyższej kształtki ze ścianą żelbetową zastosowano połącznie szpilkami stalowymi. Na całym obwodzie kształtki skośnej z GRP przylaminowano 18 łap kotwiących szpiki stalowe fi24. Dodatkowo, dla uszczelnienia tego połączenia, na szerokości 55 cm wykonano opiaskowanie powierzchni rury, co zapewniło całkowitą szczelność.

Na etapie I i III największą trudnością przy realizacji robót było zamontowanie ponad sześciometrowego odcinka rury DN 3300, co wymagało powiększenia otworów w stropie budynku, a następnie precyzyjnego manewrowania transportem rury do miejsca posadowienia na nowych żelbetowych podporach. Po ustawieniu całego odcinka GRP DN 3300 serwis Amiblu wlaminował króćce spustowe, obiegowe i pomiarowe do rury GRP oraz kołnierz stały DN 600 do zamontowania włazu rewizyjnego o specjalnej konstrukcji, która nie zaburzałaby przepływu wody do hydrozespołu oraz wyników pomiaru przepływu.

Połączenia pomiędzy poszczególnymi odcinkami rur DN 3300 wykonano stosując łączniki montażowe Straub, które pozwalają na łatwy demontaż układu w przyszłości. Po zmontowaniu tego odcinka wykonawcy pozostało wstawienie przy zaworze króćca kołnierzowego średnicy DN 3300.

Drugi etap projektu dotyczył dostaw rur i kształtek o średnicy wewnętrznej wynoszącej dokładnie 1000mm. Technologia produkcji Flowtite pozwala wyprodukować rurę z precyzyjnie określoną średnicą wewnętrzną (wg Normy Europejskiej PN- EN 14364), więc to kryterium nie stanowiło najmniejszego problemu dla dostawcy – firmy Amiblu. Również i ten etap prac wiązał się z dopasowywaniem odcinków i łuków GRP na budowie, ze względu na brak prostoliniowego podłączenia do hydrozespołu. Zespół laminatorów Amiblu na miejscu budowy dopasowywał połączenia, a następnie laminował odcinki rur na załamaniach trasy.

Na zakończenie każdego z powyższych etapów serwis Amiblu wykonywał prace związane z montażem i laminowaniem układu spustowego DN 250, składającego się z rur i kształtek biaxialnych tzn. przenoszących siły osiowe. Pomiędzy poszczególnymi hydrozespołami zostało połączonych 20 kształtek specjalnych zakończonych kołnierzami luźnymi. Ten etap prac na elektrowni był reali-zowany w październiku 2018r., a uruchomienie ostatniego hydrozespołu nastąpiło na początku listopada br. Mimo, iż czas kompleksowej modernizacji elektrowni trwał od stycznia 2017 do listopada 2018, to sama instalacja rur Flowtite i prace laminatorskie zostały wykonane w 2 tygodnie.

SZCZEGÓŁY PROJEKTU

Kraj
Polska

Miasto
Porąbka

Czas kompleksowej modernizacji elektrowni
styczeń 2017 – listopad 2018, w tym instalacja rur Flowtite trwała 2 tygodnie

Zastosowanie
woda ciśnieniowa

Instalacja
naziemna

Zakes produktów
DN 3300 – 20 m; DN 1000 – 12 m; DN 250 – 60 m rur biaxialnych w postaci kształtek rurowych

Klasa ciśnienia
PN 6 bar

Klasa sztywności
SN 5000 N/m²

Projektant
Ekologiczne Projekty Energetyczne MADEX

Wykonawca projektu
ZRE Gdańsk S.A.

Inwestor
PGE Energia Odnawialna S.A.
